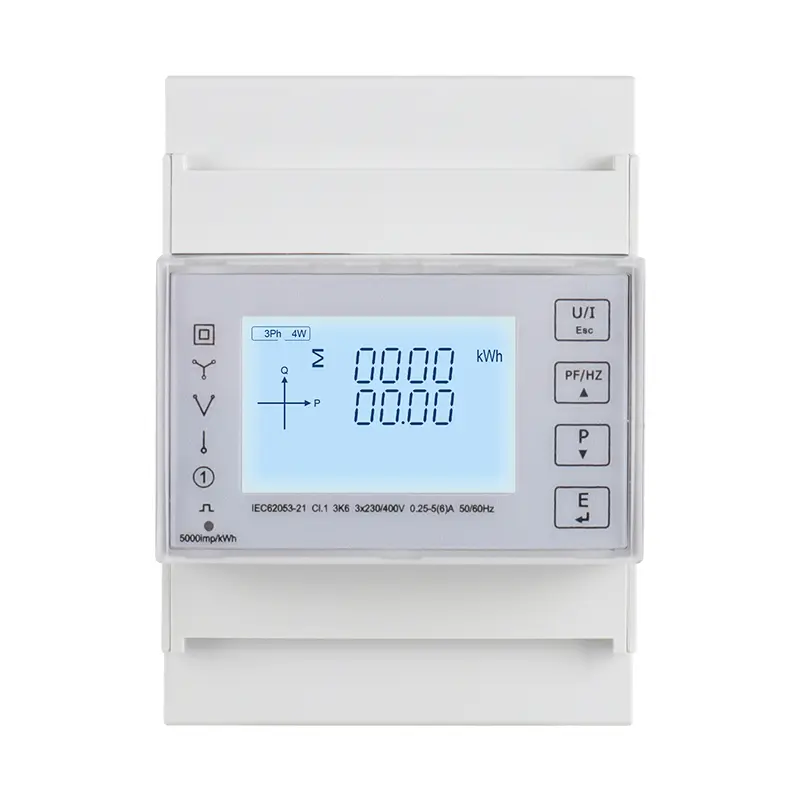

Kolmen vaiheen neljän langan din -kiskon monitoimilaite älykäs mittari

Xinking Electrical on ammattimainen kolmivaiheinen neljän langan kiskon monitoiminen energiatimittarin valmistaja ja toimittaja Kiinassa. Olemme olleet erikoistuneet mittaukseen monien vuosien ajan. Tuotteillamme on hyvä hintaetu ja ne kattavat suurimman osan Kaakkois-Aasian markkinoista. Odotamme innolla tulevan pitkäaikaiseen kumppaniksi Kiinassa.

Lähetä kysely

Tuotteen Kuvaus

Kolmen vaiheen neljän langan din-kiskon monitoiminen energiatimittari on DIN-kiskon asennus tyylilaitoksen energiamittari. Nämä tuotteet voivat tuen mittaus ja analyysi monimuotoisista tehoparametreista, kuten jännite, virta, neljä kvadranttivoimaa parametrit, tehokerroin jne.; Sillä välin Ne voivat myös tarjota Useiden sähköenergiaparametrien, kuten kaksisuuntaisen aktiivisen energian, reaktiivisen energian, kuukausittaisen ja päivittäisen sähkönkulutustilastojen mittaaminen. Tämä tuotesarja voi myös tukea sähköparametrien mittauksen analysointia 1P2W- ja 3P4W-ruudukkoympäristössä, on sopiva valvontavalvonta- ja valvonta- ja monipuolisen ympäristön analyysin, reaaliaikaisen valvonta- ja monipuolisen ympäristön analyysin, reaaliaikaisen valvonta- ja monipuolisuuden analyysin ja monenlaisen energian analyysin ja monenlaisen energian. ominaisuudet. Tämä tuotesarja RS485 -viestintärajapinnalla, Baudin maksimiarvo Tuki 38400 bps, joka tukee Modbus RTU -viestintäprotokollia. Se voi helposti toteuttaa etätietojen toiminnan ja ottaa käyttöön suuren näytön LCD: n ja kosketusherkän avaimen suunnittelun, joka voi helposti suorittaa paikallisen näkymän ja asettaa varmuusparametrien toiminnan. Tuotteella on salasanasuojaus, joka varmistaa tuotteen tietoturvan.

Kolmen vaiheen neljän langan din -kiskojen monitoiminen energiatimittari on suunniteltu aurinkosähkön invertterin sähköisen energian tarkkailuun, uuden energian sähkönkulutuksen tilastollisesta analyysistä, sähköjärjestelmän apuohjelmien ja älykkäiden rakennusten virranvalvontatarpeista. Sen täydellinen viestintätoiminto on erittäin sopiva erilaisille ohjausjärjestelmille, SCADA -järjestelmille ja Energianhallintajärjestelmät.

Ominaispiirteet

Enimmäisvirta 100 -suora -käyttöoikeus

DIN -kiskon kiinnitys, vakio 4 moduulin leveys.

Monitoiminnan parametrien mittaus, jännite, virta, aktiivinen teho, reaktiivinen teho, näennäinen teho, teho, teho tekijä, vaihekulma jne.

Tarjoa erilaisia tilastotietoja ja paikallisia tallennustoimintoja, kuten kaksisuuntaista tehoa, kysyntää ja muita tilastotiedot. Tarjoa kuukausittaiset sähkönkulutustilastot viimeisen 12 kuukauden ajan ja päivittäiset sähkönkulutustilastot viimeisen 31 päivän ajan

Tuki RS485 -viestintätoimintoa, Baud -määrää jopa 38400 bps, tue Modbus RTU -protokollaa.

Tukee yhtä Optocoppler -pulssin lähtörajapinta ja lähtöparametrit voidaan asettaa.

LCD -päivitysaika on 1 sekunti, Tuki -manuaalinen tai automaattinen Vieritä näyttö (konfiguroitavissa)

Parametrit

1. Yksikkö voi mitata ja näyttää
Välitön RMS Arvot
Nykyinen	Per faas, neutraali
Jännite	L-L, L-N
Taajuus	45 - 65Hz
Aktiivinen voima	Kokonais ja vaihe
Tehokerroin	Kokonais ja vaihe
Energia Arvot (sisältävät: tuonti, Vienti, tuonti + vienti)

Aktiivinen energia	0 - 9999999999 kWh
Multi -Tariff Active Energy (T1 - T4)	0 - 9999999999 kWh
2. Yksikkö voi mitata ja viestinnän lukea
Energia Arvot
Näennäinen energia (kokonaismäärä)	0 - 99999999999 hiiva
Moni-tariffin reaktiivinen Energia (T1 - T4)	0 - 9999999.999 kvarh, sisältävät: tuonti, vienti, tuonti+vienti
Kuukausittainen sähkönkulutus viimeisen 12 kuukauden ajan	Aktiivisen energian kokonaismäärä Alue: 0 - 9999999.999 kWh
Päivittäinen energiankulutus viimeisen 31 päivän ajan	Aktiivisen energian kokonaismäärä Alue: 0 - 9999999.999 kWh
3. Yksikkö voi asettua
Viestintäluokka	Modbus -osoite, baud -arvo, pariteetti, lopetusbitti
Järjestelmän kokoonpanoluokka	Käyttäjän salasana (HMI), virtajärjestelmätyyppi
Pulssin lähtöluokka	Pulssin lähtötyyppi, pulssin ulostulon leveys, pulssin ulostulonopeus
Aika -luokka	Automaattinen vieritysnäyttöaika, taustavalaistu aika, järjestelmäaika (RTC), tariffi aika

Eritelmä

Sähkö- Ominaispiirteet
Mittaustyyppi		RMS, mukaan lukien AC -järjestelmän harmoniset, tuki 1P2W, 3P3W, 3P4W
Mittaustarkkuus	Jännite, virta	Luokka 0.5, IEC 61557-12: n mukaan
	Aktiivinen voima	Luokka 1 / 0,5, IEC 61557-12: n mukaan
	Reaktiivinen voima	Luokka 2, IEC 61557-12: n mukaan
	Ilmeinen voima	Luokka 1, IEC: n mukaan 61557-12
	Aktiivinen energia	Luokka 1 / 0,5 s, IEC 62053-22, IEC 61557-12
	Reaktiivinen energia	Luokka 2, IEC 62053-23, IEC 61557-12
	Tehokerroin	Luokka 1, IEC: n mukaan 61557-12
	Taajuus	Luokka 0,2, IEC 61557-12: n mukaan
	Harmoninen vääristymä	Luokka 2, IEC 61557-12: n mukaan
Datapäivitysnopeus		1 sekunti. Valinnainen 100 ms
Tulojännite	Flotage -perna (yksi)	230 VAC (L-N) / 400 VAC (L-L)
	Suora yhteys	Mitattu alue: 85-275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Taajuusalue	45 - 65 Hz
	Ylikuormituskapasiteetti	2*YK 1 sekunnin ajan
Virkavirhe	Mitattu alue	0,005 - 100 A, perusvirta (IB) on 10a
Virkavirhe	Ylikuormituskapasiteetti	30*IMAX 0,01 sekunnin ajan
Pulssilähtö	Rajapintatyyppi	Avoin keräilijän optcopler
	Pulssi	400/100/10/1 Imp / kWh (kvarh) (konfiguroitavissa)
	Pulssin leveys	60/100/200 millisekuntia (konfiguroitavissa), oletus on 100Milliseeknistä
	Pulssin lähtötyyppi	Tuonti/vienti/aktiivinen energia, Tuonti/vienti/reaktiivisen energian kokonaismäärä (Konfiguroitava)
	Luokka	Luokka A, IEC: n mukaan 62053-31
	Tulojännite	5 ~ 27 VDC
Pulssin merkkivalo paneelissa		Pulssivakio on 400imp/kWh
Reaaliaikainen kellotarkkuus		0,5 s/d

Mekaaninen Ominaispiirteet
IP -suojaaste (IEC 60529)	Suunniteltu IP51 -etunäyttöön, IP30 -metrin runko
Mitat (w x h x d)	99 x 71 x 65 mm
Asennusasento	Din -kiskoasennus
Meteriaine	UL 94 V-0
Ympäristö- Ominaispiirteet
Käyttölämpötila	-25 -+55 ℃
Säilytyslämpötila	-40 -+80 ℃
Kosteus	<90%, ei-kondensaatio
Pilaantumisaste	2
Korkeus	Jopa 2000 metriä
Värähtely	10 Hz-150Hz, IEC 60068-2-6
Sähkömagneettinen Ominaispiirteet
Sähköstaattinen purkaus	Taso 4, IEC 61000-4-2 (1) mukaan
Immuniteetti säteilyttyihin kenttiin	Taso 3, IEC 61000-4-3 (1) mukaan
Immuniteetti sähköisille nopealle transienteille	Taso 4, IEC 61000-4-4 (1) mukaan
Immuniteetti nousuun	Taso 4, IEC 61000-4-5 (1) mukaan
Koskemattomuus toteutettuihin häiriöihin	Taso 3, IEC 61000-4-6 (1) mukaan
Immuniteetti magneettikenttiin	IEC 61000-4-8 (1)
Immuniteetti jännitteen upotukseen	IEC 61000-4-11 (1)
Säteilevät päästöt	Luokka B, EN55011: n mukaan
Päästöt	Luokka B, EN55011: n mukaan
Harmoniset	IEC 61000-3-2 (1)
(1): Kokeellinen testi suoritetaan teollisuusluokan tuotteiden laatuvaatimusten mukaisesti IEC61326-1
Turvallisuus
Mittausluokka	Kissa III, IEC 61010-1 mukaan
Ylijännitekategoria	Kissa III, IEC 61010-1 mukaan
Eristys	AC -jännitetesti: 4 kV minuutin ajan
Eristys	Impulssijännitesti: 6KV - 1,2/50 uM: n aaltomuoto
Suojusluokka	II, IEC61010-1 mukaan
Viitaus
Rajapinnat standardit ja protokollat	2-johdin RS485, Modbus RTU
Rakennusaste	1200 - 38400 bps, oletus on 9600 bps
Pariteetti	Ei edes outo, oletusarvo ei ole mitään
Pysäyttää bitti	1 tai 2, oletus on 1
Reaktioaika	<100 ms
Siirtotila	puolivälissä
Siirtoetäisyys	Jopa 1000 metriä
Enintään Väylän lastaus	64 tietokonetta

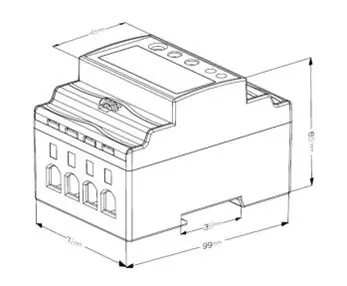

Asennusmitat
